Einführung in tiefgezogene Komponenten
Beim Tiefziehen, einem speziellen Metallumformungsverfahren, wird eine Blechplatine radial in ein Umformwerkzeug gezogen und so in einen Hohlraum, einen Zylinder oder einen Napf verwandelt. Diese Technik ist in der modernen Fertigung von zentraler Bedeutung, da sie die Herstellung komplizierter und präziser Komponenten mit hoher Wiederholgenauigkeit ermöglicht.
Das Tiefziehverfahren: Vom Blech zum fertigen Produkt
Das Tiefziehverfahren ist ein akribischer Prozess, der ein flaches Blech in ein dreidimensionales Bauteil verwandelt. Es beginnt mit dem Auflegen des Blechs auf eine Matrize oder einen Niederhalter, um eine gleichmäßige Platzierung zu gewährleisten. Ein Stempel übt dann eine voreingestellte Kraft auf das Metallblech aus, wodurch die gewünschte Form entsteht. Nach mehreren Wiederholungen des Stanzvorgangs ist das Endprodukt fertig und kann verwendet oder weiterverarbeitet werden.
Zum Tiefziehen geeignete Werkstoffe
Die Wahl des Werkstoffs ist beim Tiefziehen von entscheidender Bedeutung. Metalle wie Messing, Titan, rostfreier Stahl, kaltgewalzter Stahl und Aluminium werden aufgrund ihrer Verformbarkeit und Festigkeit häufig verwendet. Die Eigenschaften des Werkstoffs, wie seine Zugfestigkeit und Elastizität, spielen eine entscheidende Rolle bei der Bestimmung seiner Eignung für das Tiefziehen.
Vorteile und Grenzen des Tiefziehens
Die Tiefziehtechnik bietet eine Vielzahl von Vorteilen, die sie zu einer bevorzugten Wahl für verschiedene Branchen machen:
- Effizienz: Das Verfahren ermöglicht die schnelle Herstellung von Massenprodukten und erfüllt mühelos die Anforderungen hoher Stückzahlen.
- Präzision: Mit computergestütztem Design und fortschrittlichen Maschinen können beim Tiefziehen sehr hohe Toleranzen erreicht werden, so dass die Teile konsistent und genau sind.
- Vielseitigkeit: Von Karosserieteilen für die Automobilindustrie bis hin zu Getränkedosen kann das Tiefziehen eine breite Palette von Komponenten herstellen.
- Kosteneffizient: Durch den Wegfall bestimmter Montageverfahren wie Schweißen oder Schneiden kann das Tiefziehen die Produktionskosten senken.
Doch wie jedes Verfahren hat auch das Tiefziehen seine Grenzen:
- Materialspannung: Hohe Radial- und Druckspannungen können zu Problemen wie Rissen, Brüchen oder Faltenbildung führen.
- Nicht ideal für Kleinserien: Aufgrund der Einrichtungskosten und des erforderlichen Fachwissens ist das Tiefziehen für kleinere Produktionsläufe möglicherweise nicht kosteneffizient.
Konstruktionsüberlegungen zum Tiefziehen
Für ein erfolgreiches Tiefziehen sind bestimmte konstruktive Überlegungen ausschlaggebend:
- Materialstärke: Eine ausreichende Materialstärke ist von entscheidender Bedeutung, da sie sich auf die Dehnung und die Qualität des Endprodukts auswirkt.
- Rohlingsgröße und -geometrie: Größe und Form des Rohlings können den Metallfluss beeinflussen, wobei größere Rohlinge und komplexe Formen möglicherweise Probleme verursachen.
- Schmierung: Die Verwendung von Schmiermitteln und die Sicherstellung einer hohen Oberflächengüte können den Materialfluss reibungsloser gestalten und die Wahrscheinlichkeit von Fehlern verringern.
Gebräuchliche tiefgezogene Komponenten und ihre Anwendungen
Das Tiefziehen ist für viele Alltagsgegenstände und spezielle Bauteile verantwortlich:
- Automobilbau: Kraftstofftanks, Karosserieteile und andere Komponenten.

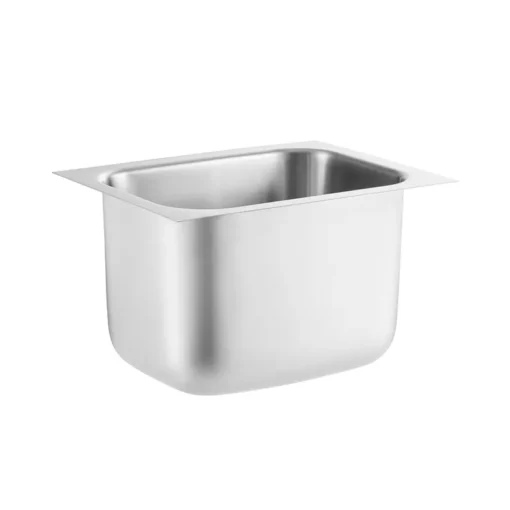

- Haushalt: Kochtöpfe, Waschbecken und Badewannen.
- Verpackungen: Soda- und Bierdosen.
- Bauwesen: Wasserhähne und Armaturen.
Branchen wie die Automobilindustrie, die Luft- und Raumfahrt, die Elektronik und die Medizintechnik sind aufgrund ihrer Präzision und Haltbarkeit stark auf tiefgezogene Komponenten angewiesen.
Fragen, die internationale Einkäufer ihren chinesischen Lieferanten stellen sollten
Bei der Beschaffung von Tiefziehteilen aus China sollten Einkäufer die richtigen Fragen stellen:
- Wie sehen Ihre Qualitätssicherungsprotokolle aus? Ein Verständnis der vorhandenen Qualitätsprüfungen kann Aufschluss über die Zuverlässigkeit des Endprodukts geben.
- Können Sie mit kundenspezifischen Designs und Spezifikationen umgehen? Die Flexibilität des Anbieters ist entscheidend für einzigartige Anforderungen.
- Wie sehen Ihre Vorlaufzeiten und Liefertermine aus? Dies gewährleistet eine rechtzeitige Lieferung und Projektplanung.
FAQ-Tipps
Was ist der Unterschied zwischen Tiefziehen und Folgeverbundprägen? Beides sind Metallumformungsverfahren, aber beim Tiefziehen liegt der Schwerpunkt auf der Herstellung tiefer, hohler Komponenten aus Blech. Im Gegensatz dazu werden beim Folgeverbundprägen mehrere Prägestationen eingesetzt, von denen jede einen anderen Arbeitsgang am Metall durchführt, um Teile in einer Reihe von Schritten herzustellen.
Kann das Tiefziehen auch für nichtmetallische Werkstoffe verwendet werden? In erster Linie wird das Tiefziehen für Metalle aufgrund ihrer Verformbarkeit eingesetzt. Mit der richtigen Ausrüstung und unter den richtigen Bedingungen können jedoch auch einige Kunststoffe und Verbundwerkstoffe einem ähnlichen Verfahren unterzogen werden, auch wenn dies seltener der Fall ist.
Wie wirkt sich die Tiefe des Ziehvorgangs auf das Tiefziehen aus? Die Tiefe kann den Fluss und die Spannungsverteilung des Materials beeinflussen. Tiefere Ziehungen können mehrere Ziehschritte oder Zwischenglühungen erfordern, um die Materialintegrität zu gewährleisten.
Gibt es spezifische Konstruktionsrichtlinien für das Tiefziehen? Ja, Faktoren wie Wandstärke, Eckenradien und Materialauswahl spielen eine entscheidende Rolle. Es ist immer am besten, sich von Experten, wie denen von Wuxi Lead Precision Machinery, beraten zu lassen, um spezifische Konstruktionsempfehlungen zu erhalten.
Wie gehe ich mit häufigen Fehlern wie Rissen oder Falten beim Tiefziehen um? Eine optimale Materialauswahl, eine geeignete Werkzeugkonstruktion und eine präzise Steuerung des Ziehprozesses können dazu beitragen, diese Probleme zu verringern. Regelmäßige Qualitätskontrollen und -anpassungen sind ebenfalls unerlässlich.
Welche Rolle spielt die Schmierung beim Tiefziehen? Die Schmierung verringert die Reibung zwischen der Matrize und dem Material, sorgt für einen gleichmäßigeren Materialfluss und reduziert das Risiko von Fehlern. Außerdem verlängert sie die Lebensdauer des Werkzeugs.
Welchen Einfluss hat die Wahl des Matrizenmaterials auf den Tiefziehprozess? Das Matrizenmaterial kann die Lebensdauer des Werkzeugs und die Qualität des gezogenen Teils beeinflussen. Härtere Matrizenwerkstoffe bieten eine bessere Verschleißfestigkeit, sind aber möglicherweise teurer.
Können tiefgezogene Bauteile weiterverarbeitet oder veredelt werden? Ja, nach dem Tiefziehen können die Bauteile je nach Anwendung und Anforderungen Verfahren wie Lackieren, Beschichten oder Schweißen unterzogen werden.
Wie bewältigt Wuxi Lead Precision Machinery komplexe Tiefziehprojekte? Mit einer Kombination aus fortschrittlichen Maschinen, qualifizierten Fachleuten und jahrelanger Erfahrung kann Wuxi Lead Precision Machinery komplexe Projekte bewältigen und Präzision und Kundenzufriedenheit gewährleisten.
Wirkt sich das Tiefziehen auf die Umwelt aus? Wie jedes Herstellungsverfahren hat auch das Tiefziehen einen ökologischen Fußabdruck. Durch effiziente Verfahren, Recycling und Maßnahmen zur Abfallverringerung können die Auswirkungen jedoch minimiert werden.
Das Tiefziehen spielt mit seinen unzähligen Anwendungen und Vorteilen eine zentrale Rolle in der modernen Fertigung. Unternehmen, die sich diese Technologie zunutze machen wollen, können durch die Zusammenarbeit mit Branchenführern wie Wuxi Lead Precision Machinery jederzeit erstklassige Ergebnisse erzielen.
